VMC850立式加工中心

vmc850立式加工中心 主要结构特点

1,底座,滑座,工作台,立柱,主轴箱等主要基础件采用高刚性的铸铁结构,在底座的内部分布着加强筋,滑座为箱体式结构,保证了基础件的高刚性和抗弯减震性能,立柱采用“人”字形结构,基础稳固,刚性好;基础件采用树脂砂造型并经过时效处理,确保机床长期使用精度的稳定性,为机床性能的稳定性提供了保障.

2,x,y向导轨均为台湾银泰滚动直线导轨,z轴为线性直线硬轨副并在导轨上贴有塑带,耐磨性好.配合自动强制润滑,实现机床的高速运动;

3,x,y,z三个方向进给采用高精度高强度的滚珠丝杠,进给速度高;驱动电机通过弹性联轴器与丝杠直联,进给伺服电机直接将动力传递给高精度滚珠丝杠,无背隙,保证机床的定位精度;

4,采用台湾知名品牌高速,高精度,高刚性主轴单元,轴向和径向承载能力强,转速达8000rpm;

5,主轴采用中心吹气结构,在主轴松刀后迅速用中心高压气体对主轴内锥进行清洁,保证刀具夹持的精度;

6,x,y,z三个方向导轨,丝杠都采用密闭防护,保证丝杠及导轨的清洁,确保机床的传动及运动精度;

7,机床外防护采用全封闭结构设计,安全可靠;

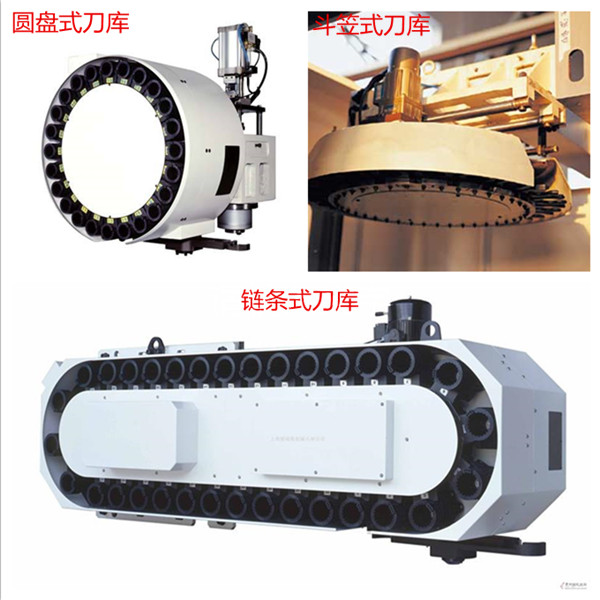

8,采用台湾高质量的16把斗笠式(标配)或24把圆盘式(选配)刀库,换刀准确,时间短,效率高,经百万次运转测试,符合可靠性要求;带有阻尼结构,能减少运动时的冲击,保证刀库的使用寿命;气动驱动,最短路径换刀;

9,采用集中自动润滑装置,定时,定量的自动间歇式润滑,工作稳定可靠;

10,本机床操作方便,灵活快捷;

11,精度按gb/t20958.2-2007《加工中心检验条件第2部分:立式加工中心几何精度检验》和gb/t8771.4-1998《加工中心检验条件第4部分:线性和回转轴线的定位精度和重复定位精度检验》制造和验收.定位精度可达:±0.008重复定位精度可达:±0.005.

12,cnc控制系统(标准配置)系统具有完善可靠的联锁,安全保护和故障诊断报警等功能,配有rs232标准通讯接口,能实现dnc加工.

vmc850立式加工中心配置

1,台湾主轴单元8000rpm;

2,数控系统:knd-2000m或fanuo0imd;主轴伺服电机功率7.5/11kw;x/y轴进给电机:功率1.8kw;z轴进给电机:功率3.0kw;进口16把斗笠式刀库或24把圆盘式刀库.

3,集中自动油润滑;

4,全防护钣金护罩;

5,水冷却,(气冷).

6,选择配置广数gsk218m,新代,三菱等系统

7,可选四轴分度头烟台环球150a,或进口台湾.
