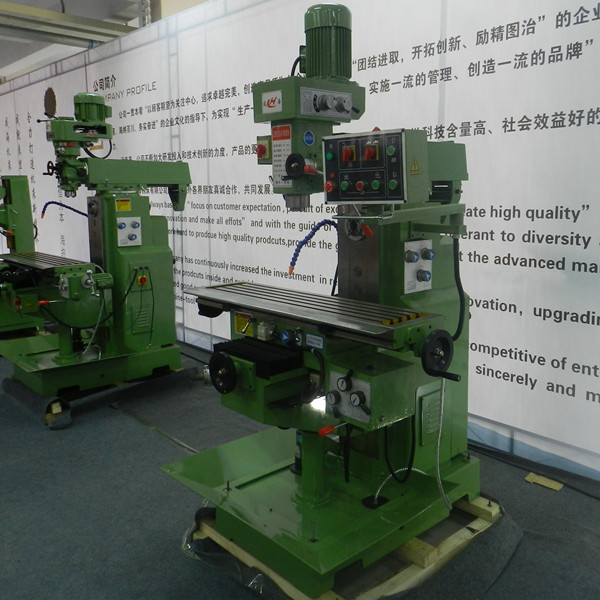

简介zx6350c钻铣床为方形箱体的多功能钻铣床,也是多功能的立卧两用的工具铣床,可钻可铣可镗可磨,真正实现一机多用.
可根据客户需要选配自动进刀机头或台湾高速炮塔铣头,工作台可选配前后左右自动进刀也可电动升降或加装数显尺.
适用于各种中小型零件加工,特别是有色金属材料,塑料,尼龙的切削,具有结构简单,操作灵活等优点,广泛用于单件或是成批的机械制造,仪表工业,建筑装饰和修配部门.
- 产品详情
- 产品参数
- 产品资讯
- 产品销售
- 客户评价

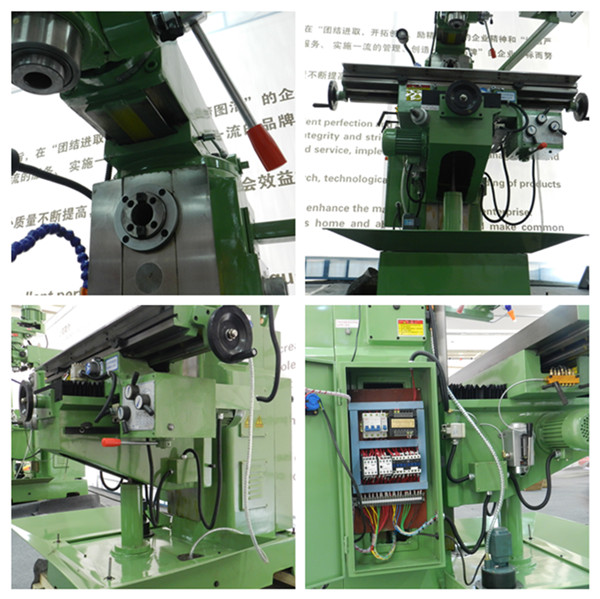

zx6350c钻铣床特点
zx6350c钻铣床是一种中小型通用金属切削机床,即能卧铣,又能立铣.它适用于钻,扩,铰,镗,孔加工,如用圆片铣床,角度铣刀,形成铣刀及端面铣刀,能铣削平面,斜面,垂直面和沟槽等.
装上立铣头后,可作为多方向的铣削工作.在装上附件分度头后,可作摸数m=3毫米以下的直齿,锥齿轮及螺旋齿等的铣削工作.
由于本机床应用广泛,故适合一般修理与工具车间,单件或小批生产车间使用为宜.
立铣及卧铣均为齿轮传动,扭矩传递好,加工效率高装有机械进给器,可实现工作台自动进给,减少了劳动强度,提高了加工精度和表面光洁度.
床身导轨淬火处理有良好的耐磨能力,铣头安装于滑臂前端可前后移动不仅能在垂直平面内左右回转45度,又可在床身上回转360度,具有良好的加工万向性.
zx6350钻铣床铣削用量参数
1.铣削深度an,一次进给深度,碳钢≤2mm,铸钢≤4mm.
2. 铣削深度ap指平行于铣刀轴线方向测量的切削尺寸.
3.铣削宽度ae指垂直于铣刀轴线方向测量的切削尺寸.
| zx6350c钻铣床铣削深度 | |||
|---|---|---|---|
| 铣刀类型 | 刀具材料 | 被加工金属材料 | - |
| 立铣刀,端铣刀,键槽铣刀 | 高碳钢 | 中碳钢 | 铸铁 |
| 高速钢 | 0.025-0.015 | 0.03-0.02 | 0.05-0.03 |
| 硬质合金 | 0.04-0.02 | 0.05-0.02 | 0.07-0.03 |
| 皮带传动,卧铣 | 0.03-0.02 | 0.05-0.03 | 0.025-0.015 |
| 硬质合金 | 0.04-0.02 | 0.05-0.02 | 0.07-0.03 |
| 齿轮传动,卧铣 | 0.04-0.02 | 0.06-0.03 | 0.03-0.02 |
| 硬质合金 | 0.05-0.02 | 0.06-0.02 | 0.08-0.04 |
| zx6350c钻铣床配件单 | ||
|---|---|---|
| 钻夹头 | ф16 | 1 |
| 三角皮带 | a1422 | 3 |
| 内六角扳手 | 5# | 3 |
| 楔铁 | 1 | 1 |
| 变径套 | mt4/3 | 各1 |
| 拉杆 | 2 | 2 |
| 主轴接杆 | 1 | 1 |
| 呆口扳手 | s21-24 | 1 |
| 铣夹头 | mt4 | 1 |
| 镗刀杆 | 1 | 1 |
| 摇把 | 1 | 1 |
| 平口钳 | 160 | 1 |
| 卧铣刀杆(套) | 1套 | 1套 |
| zx6350c钻铣床参数 | |
|---|---|
| 主要技术参数 | zx6350c |
| 主轴孔锥度 | mt4(立)7:24iso40(卧) |
| 主轴套筒行程mm | 120 |
| 主轴端面至工作台距离mm | 80-460 |
| 主轴转速范围r.p.m | 115-1750(立)40-1300(卧) |
| 工作台工作面尺寸mm | 1200×280 |
| 工作台行程(纵向/横向/垂向)mm | 700/260/400 |
| 工作台纵、横向机动进给速度mm/min | 24-720(快进878) |
| 主轴行程mm | 120 |
| 主传动电机功率kw | 1.5kw(立)2.2kw(卧) |
| 工作台机动进给电机功率kw | 0.75 |
| 升降台机动进给电机功率kw | 0.75 |
| 机床外形尺寸(长×宽×高)mm | 1380×1580×2095 |
| 机床重量kg | 1200/1300 |
