Z5140B/Z5140B-1立式钻床
Z5140B/Z5140B-1立式钻床
简介z5140b立式钻床常用于机械制造和修配工厂加工中,小型工件的孔.
z5140b立式钻床可以自动进给,它的功率和机构强度允许采用较高的切削用量,因此用这种钻床可获得较高的劳动生产率,并可获得较高的加工精度,立式钻床的主轴转速,进给量都有较大的变动范围,可以适应不同材料的刀具在不同材料的工件上的加工.
z5140b立式钻床能适应钻,锪,铰,攻螺纹等各种不同工艺的需要,在立式钻床上装一套多轴传动头,能可时钻削几十个孔,可作为批量生产的专用机床使用.
- 产品详情
- 产品参数
- 产品资讯
- 产品销售
- 客户评价
z5140b立式钻床特点
1.z5140b,z5150系列方柱立式钻床是万能型通用机床.机床的最大钻孔直径为z5140b:￠40mm;z5150b:￠40mm(在50-60kgf/mm的钢材上,在布氏硬度hb=220的铸铁上,钻孔能力分别为￠40mm,￠50mm)

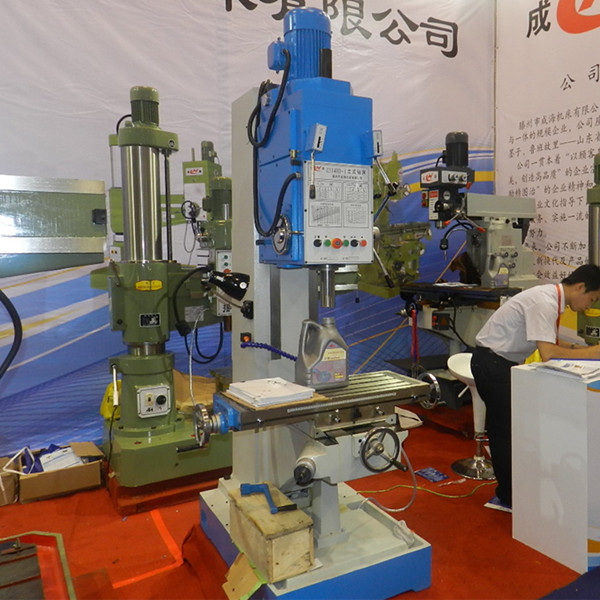

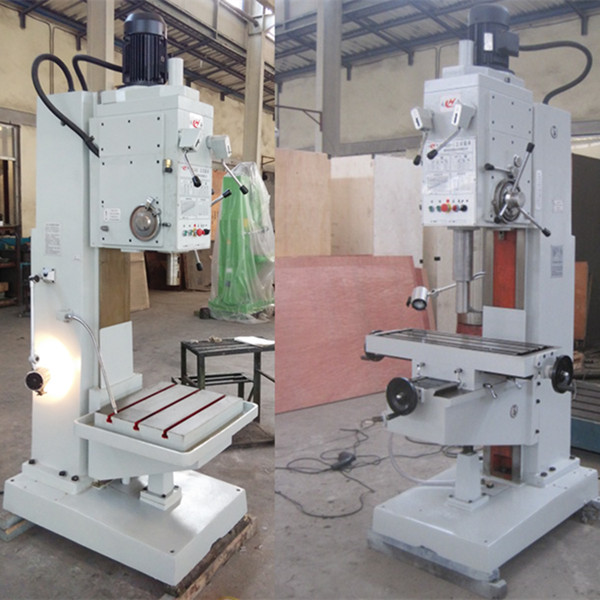

2.z5140b,z5150b为固定工作台;z5140b-1,z5150b-1为十字工作台.
3.本机床除用于钻孔外,还可以扩孔,钻沉头孔,锪端面,铰孔,攻丝等
4.本机床效率高,刚性好,精度高,噪音低,变速范围广.如工作台为十字工作台的,则工作台能纵横,升降手动进给.
5.操纵集中,外形新颖,使用维修方便,适用于修理工具等单件小批生产的车间,若配以钻夹具,也适用于成批生产的车间.
| z5140b立式钻床配置单 | ||
|---|---|---|
| b16 | 三爪钻夹头 | 1件 |
| mt4-b16 | 钻卡头用接杆 | 1件 |
| mt5-b16 | 钻卡头用接杆 | 1件 |
| 5×2 | 带有莫氏锥度的短变径套 | 1件 |
| 5×3 | 带有莫氏锥度的短变径套 | 1件 |
| 5×4 | 带有莫氏锥度的短变径套 | 1件 |
| 4×2 | 带有莫氏锥度的短变径套 | 1件 |
| 4×3 | 带有莫氏锥度的短变径套 | 1件 |
| 退套楔 | 1件 | |
| z5140b立式钻床参数 | ||
|---|---|---|
| 主要技术参数 | z5140b | z5140b-1 |
| 最大钻孔直径 | 40 | 40 |
| 主轴孔锥度 | mt4 | mt4 |
| 主轴行程 | 250 | 250 |
| 主轴箱行程(手动)mm | 200 | 200 |
| 主轴转速级数 | 12 | 12 |
| 主轴转速范围r.p.m | 31.5-1400 | 31.5-1400 |
| 进给量级数 | 9 | 9 |
| 进给量范围mm/r | 0.056-1.80 | 0.056-1.80 |
| 工作台面积mm | 560×480 | 800×320 |
| 工作台纵横向行程mm | 450/300 | - |
| 工作台升降行程mm | 300 | 300 |
| 主轴端面至工作台面最大距离mm | 750 | 750 |
| 主电机功率kw | 3 | 3 |
| 外形尺寸mm | 1090×905×2465 | 1300×1200×2465 |
